| TechTonique a développé les SpéléoLoggers, une gamme de dataloggers miniaturisés spécialement adaptés à la mesure de paramètres en spéléologie ou en hydrogéologie (par ex. dans des piézomètres). Ces dataloggers sont extrêmement compacts, très robustes. Ils sont adaptés pour un grand nombre d'applications: étude du comportement hydrologique d'un réseau souterrain ou de rivières, évaluation du risque de crues, ...)ou mesure de niveau dans les piézomètres, . Ils suivent le même concept que les ibuttons de Dallas et leur interface 1-wire permettant une mesure et un enregistrement facile. Ils sont munis d'une mémoire de 4096 données, permettant par exemple d'échantillonner pendant presque 6 mois avec un pas de 60 minutes. Les données analogiques ont une excellente résolution de 12 bits. L'interface 1-wire de Dallas permet la lecture ou la programmation à plusieurs centaines de mètres avec un simple câble 2 fils (câble téléphonique) sur lequel plusieurs capteurs peuvent être connectés en parallèle. La durée de vie de la pile scellée assure bien plus de 10 ans de fonctionnement et typiquement 250'000 mesures. |
|
Les SpéléoLoggers suivant sont dors et déjà développés:
 |
Capteur de pression différentiel pour mesurer le niveau d'eau à une source et donc indirectement son débit. |
|
Capteur de pression absolue pour mesurer des mises en charges. Jusqu'à plus de 500 mètres de colonne d'eau! |
|
Pluviomètre pour mesurer les précipitation sur le bassin d'alimentation et faire des corrélations avec le débit de la source. |
Nous prévoyons de développer d'autres types de Dataloggers, comme par exemple: conductivité, fluorimètre, point de rosée, courants d'air. Nous pouvons aussi connecté vos capteurs où vous fournir des SpéléoLoggers sans capteur (ampli d'instrumentation en entrée et alimentation 5V durant la mesure). Nous contacter pour plus d'informations ou pour un développement spécifique.

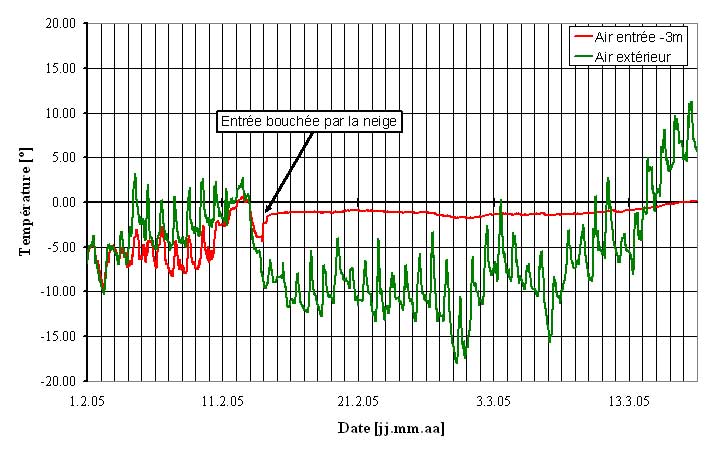

| Nous disposons aussi des capteurs+Dataloggers de température
Thermochron ibutton ou d'humidité Hygrochron ibutton de
Maxim / Dallas permettant une mesure et un
enregistrement facile de la température et de l'humidité. Ces ibuttons, dans un boîtier très robuste et étanche, permettent aussi simplement de vérifier des niveaux d'eau: le capteur dans l'air -> température de l'air, le capteur dans l'eau -> température de l'eau. Ils peuvent aussi, par exemple, être attaché à un sac à dos pour mesurer la température de l'air lors d'une expédition. |
|
Les SpéléoLoggers sont disponibles à la vente et à la location.

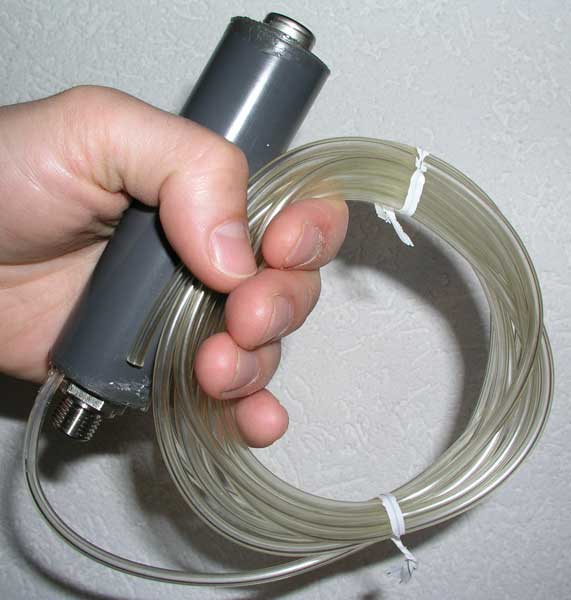

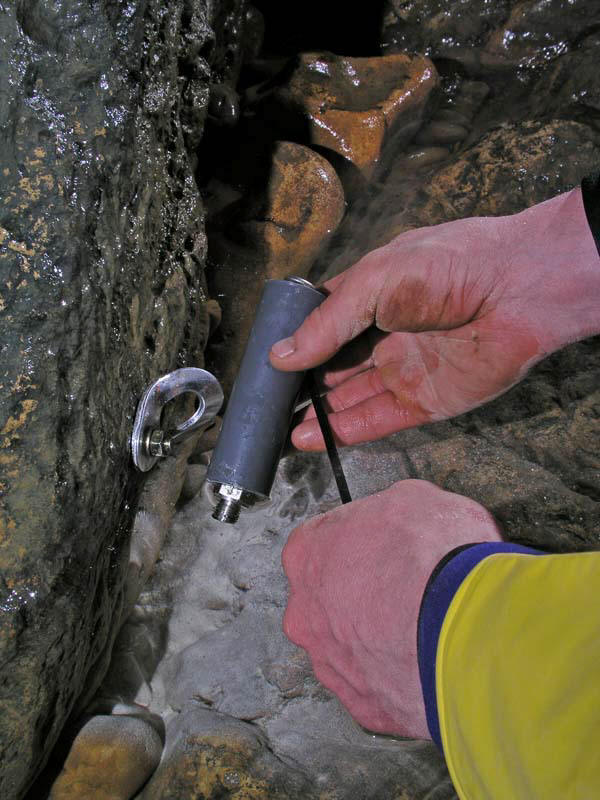

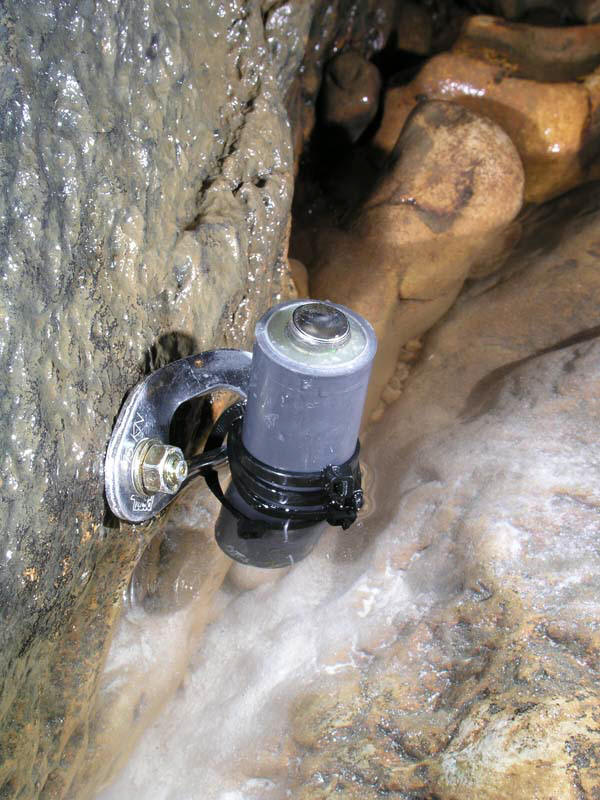

Capteur de pression différentielleSpéléoLogger pour la mesure de pression différentielle. Il se place sous l'eau, alors qu'un tuyau (ø4mm) se trouve à l'air libre comme référence de pression atmosphérique. Ce SpéléoLogger étanche à l'immersion est muni d'un capteur robuste et précis avec une membrane en acier inoxydable (Sensym 19C). |
|
| Gamme de mesure * |
180 centimètres de colonne d'eau |
| Résolution et bruit RMS | <1mm |
| Pression max ** | 6.30m**/10m*** |
| Linéarité typ. | <±0.25% (pour <25cm d'eau) |
| Précision de la sensibilité**** | ±2% |
| Dérive thermique d'offset | ±10µm d'eau/°C |
| Dérive thermique sensibilité | ±150ppm/°C |
| Stabilité (6 mois) typ. | <±1mm d'eau |
* Saturation de l'électronique
** Risque de modification des caractéristiques du capteur
*** Destruction du capteur!
**** Sans effectuer une calibration de la sensibilité
Autres gammes de mesure sur demande.

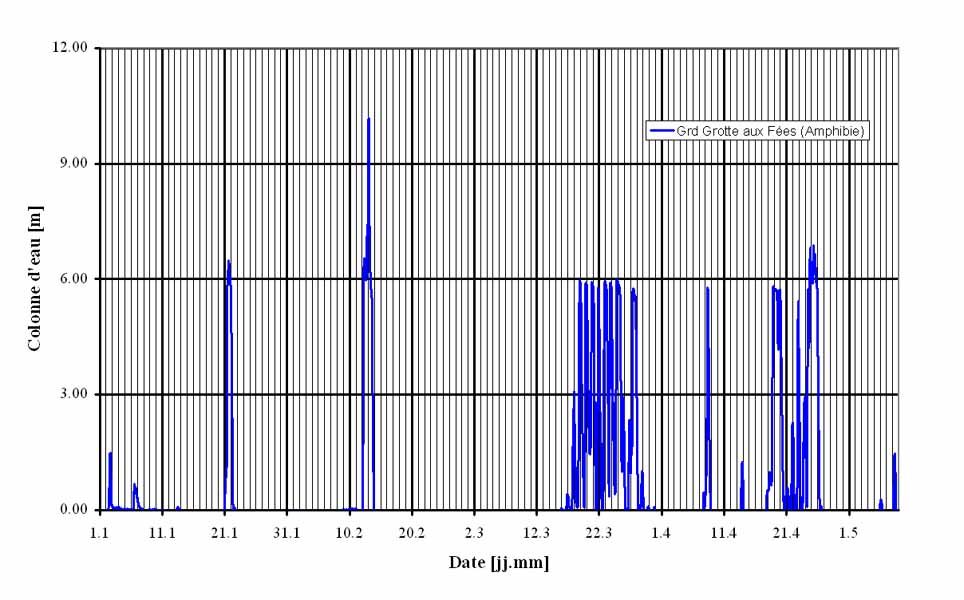

SpéléoLogger étanche à l'immersion muni d'un capteur robuste et précis avec membrane en acier inoxydable (Sensym 19C). Adapté pour les pressions élevées (gamme de mesure jusqu'à plus de 500m de colonne d'eau).
| Gamme de mesure * | 50m de colonne d'eau (90psia) |
| Résolution et bruit RMS | <1cm |
| Pression max | 50m** / 95m*** |
| Linéarité typ. sur 10m de colonne d'eau | ±0.1% |
| Précision de la sensibilité **** | ±2% |
| Dérive thermique d'offset typ. | ±2.5mm/°C |
| Dérive thermique sensibilité typ. | ±150ppm/°C |
| Stabilité à long terme typ. (6 mois) | ±2cm |
* Saturation de l'électronique pour une pression atmosphérique
de 15psia
** Risque de modification des caractéristiques du capteur
*** Destruction du capteur!
**** Sans effectuer une calibration de la sensibilité
Autres gammes de mesure sur demande.
Attention, pour une mesure précise des niveaux d'eau avec des capteur jauge, la pression atmosphérique (14.7psia au niveau de la mer) doit être compensée, car elle peut provoquer des pression qui en général ne dépasse pas 2cm de colonne d'eau par heure lors de l' arrivée d'une tempête ou d'un orage d'été (typ. 10cm de colonne d'eau de variation). En Suisse, les valeurs extrêmes annuelles, sont typiquement de ±50 cm de colonne d'eau. Pour la compensation des variations de la pression atmosphérique, il suffit de placer une sonde de même type en dehors de l'eau pour soustraire sa réponse à celle du capteur immergé.

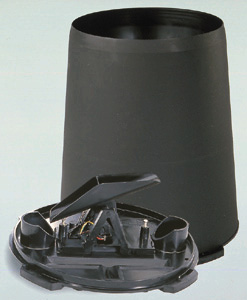

Basé sur un pluviomètre à godets Rain Collector 2 de Davis instruments.
| Résolution: 0.2mm Nombre de bits du compteur paramétrable par soft (OneWireViewer): 16 bits -> 4096 mesures (max 13m d'eau entre deux échantillons) 8 bits -> 8192 mesures (max 50mm d'eau entre deux échantillons) |
|
Plusieurs autres types de SpéléoLoggers (capteur/datalogger) sont en cours de développement. Nous pouvons aussi connecté vos capteurs où vous fournir des SpéléoLoggers sans capteur (ampli d'instrumentation en entrée et alimentation 5V durant la mesure). N'hésitez pas à nous contacter!
Vous voulez acheter un SpéléoLogger? Nous proposons mieux: un service unique de location. Nous nous chargeons de programmer les SpéléoLoggers et aussi d'en extraire les données acquises. Vous recevez directement par email un fichier Excel ou texte contenant vos mesures!
Les frais pour la programmation du SpéléoLogger ainsi que l'extraction des données sont de CHF 25.-. Une caution de CHF 100.- par SpéléoLogger, restituée à la réception du matériel en bonne état, est demandée.
Les frais de location des SpéléoLoggers, sont pour une location de 0-3 mois:
| SpéléoLogger de pression absolue ou différentielle inox: CHF 90.- /mois |
| SpéléoLogger Pluviomètre: CHF 120.-/mois |
La location des SpéléoLoggers ainsi que des ibuttons est effectuée par SPELEMAT (www.spelemat.com). Des informations peuvent être demandées à info@spelemat.com
| SpéléoLogger Pression absolue ou différentielle avec capteur Inox: CHF 790.- |
| SpéléoLogger Pluviomètre: CHF 880.- |
| Adapateur USB à 1-Wire DS9490R + câble de programmation pour ibuttons et Spéléologgers DS1402D-DR8 + CD Softs pour Windows (OneWireViewer, Feuilles de calcul Excel pur le traitement des données): CHF 94.- |
Des demandes d'informations ou des commandes sont à adresser à info@techt.ch.
Les logiciels à installer pour Windows se trouvent sur notre CD d'installation fourni avec l'adaptatueur USB à 1-Wire. L'installation se déroule simplement en trois étapes:
1) 1-Wire Drivers
Installation des drivers (version 3.21)
pour lecture 1-Wire.
2) Java Web Start
Le programme OneWireViewer de Dallas est en java et nécessite une interface.
Pour une installation windows avec Java SDK d'installé, il suffit d'effectuer la
mise à jour. Vous pouvez télécharger Java Web Start et la mise à jour
ici.
3) OneWireViewer
Le programme
OneWireViewer de Dallas permet de programmer les missions, ainsi que de
télécharger les données sur un ordinateur via une interface 1-Wire.
Il peut être téléchargé en cliquant
ici.
Pour d'autres plateformes, se référer à la page d'installation de Dallas.
Une fois les données transférées à l'ordinateur grâce à OneWireViewer. Une feuille de calcul Excel, propre à chaque type de capteurs (pression absolue 50m, pression différentielle 180cm, pluviomètre), permet de traiter facilement les données et d'obtenir rapidement un graphique Excel.
Pour commander, un
email suffit!
Les frais de port que nous vous facturons sont les frais effectifs pratiqués par
La Poste Suisse.
Pour la Suisse, le paiement se fait dans les 10 jours par virement sur notre
compte postal.
Pour l’étranger, le paiement se fait par virement sur notre compte postal ou par
l’envoi d’un chèque bancaire à réception de la marchandise.
