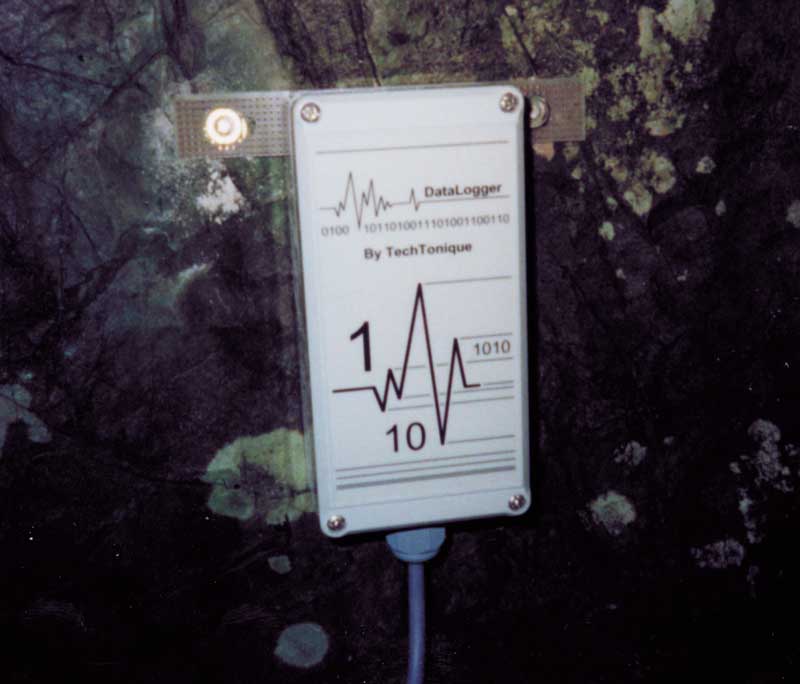

DataLogger

Ce datalogger a été développé par Pierre Lamon lors de son projet de semestre à l'institut de microsystèmes de l'EPFL.

	2 entrées analogiques différentielles 16 bits
	1 port numérique d'entrée 8 bits
	1 port numérique de sortie 8 bits permettant de piloter des appareils
	alimentation 6-15 volts
	communication RS232
	Capacité de stockage jusqu'à 216'000 données de 10 bytes

Ce travail a été la base du développement des SpéléoLoggers , des dataloggers compacts, robustes et étanches avec une interface 1-wire.

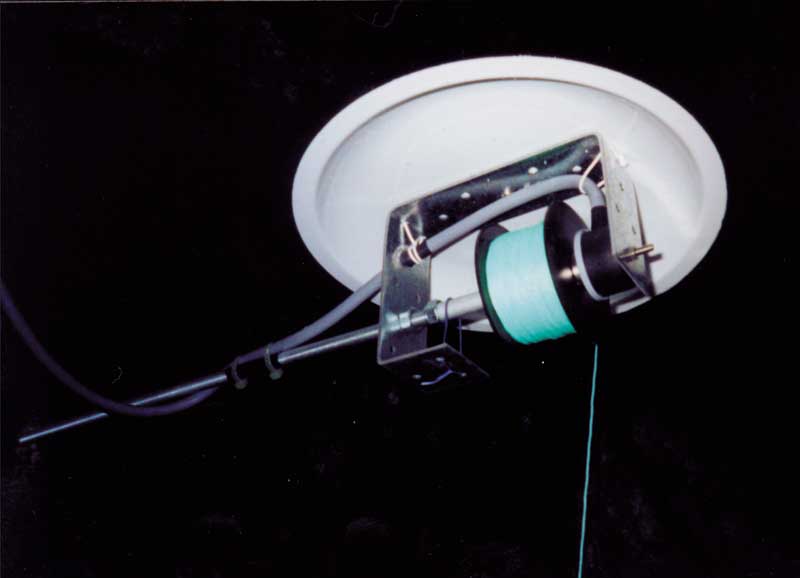

Capteurs

Quelques capteurs pouvant être connectés facilement au Datalogger...

Capteurs analogiques

Capteurs de pression absolus, relatifs et différentiels

	SenSym série 19C : capteurs inox
	Honeywell série 26PC : capteurs plastiques "low cost"

Capteurs de température

National Semiconductor : LM35

Capteurs de lumière

Texas Instruments: TSL250 TSL251 TSL252

Capteurs magnétiques

Siemens, Sentron, Philips, Honeywell, ...

Capteur de courants d'air

Honeywell: HIH-3605-A (?) Capteur chauffant

Capteurs numériques

Détecteur magnétiques "tout ou rien"

Siemens TLE4905 TLE4935 TLE4945

Pour lire les fichiers *.pdf (acrobat), il faut installer Adobe Acrobat reader. Il est possible de le downloader gratuitement depuis leur site.
